El microcontrol Pilz PNOZmulti 2 asegura el llenado y vaciado de hidrógeno comprimido a alta presión
PILZ | Ante un error o interrupción de zonas de protección, el microcontrol PNOZmulti 2 activa una reacción que garantiza la seguridad de personas y máquinas o procesos.
El microcontrol industrial seguro PNOZmulti 2 de Pilz es uno de los sistemas de seguridad funcional de Pilz con aplicaciones en la cadena de valor del hidrógeno. Su configuración modular, con un dispositivo base y módulos de ampliación, controla las funciones de seguridad necesarias, de forma que, en caso de error o interrupción de zonas de protección, activa una reacción que garantiza la seguridad de personas y máquinas o procesos. Esta capacidad de supervisión totalmente fiable ha resultado clave en un proyecto de energía sostenible para el sector del transporte en la ciudad alemana de Bremerhaven.
Impulsado por GP JOULE y Greenfuels con la denominación HY.City.Bremerhaven, el objetivo es transformar el excedente de electricidad en hidrógeno con huella de carbono neutra para abastecer al transporte, entre otros sectores. El proceso es especialmente delicado en la fase de llenado automático de los depósitos de alta presión. GP JOULE ha desarrollado dos remolques especiales, cada uno equipado con cuatro secciones de depósitos donde se almacena el hidrógeno comprimido a una presión de hasta 380 bar. Uno de los principales peligros de trabajar con hidrógeno es que en contacto con oxígeno produce una mezcla explosiva, de forma que los procedimientos de llenado y vaciado de los depósitos a alta presión deben realizarse con la máxima seguridad.

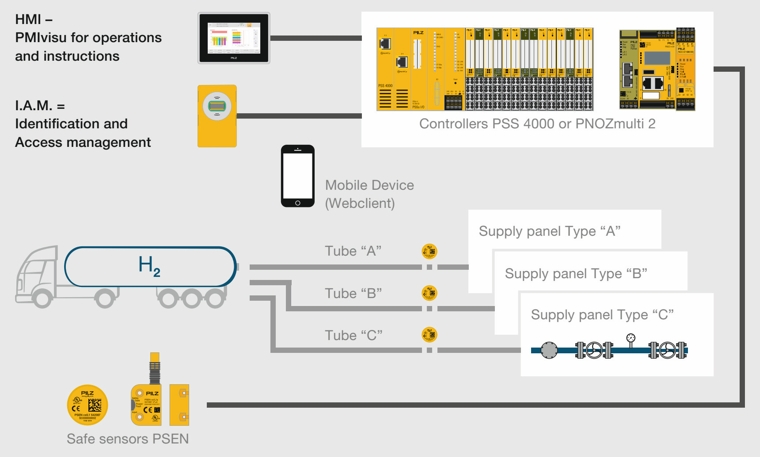

Ahí entra en juego el microcontrol PNOZmulti 2, que supervisa el proceso de transferencia con total fiabilidad mediante procesamiento de valores analógicos a prueba de fallos. En este caso concreto, Pilz y GP JOULE han tenido que desarrollar una aplicación a medida, pues no existía una solución estándar, para garantizar el llenado y vaciado de los remolques en las estaciones de repostaje y otros puntos de transferencia. Se trata de un sistema de seguridad configurable, ubicado en el propio remolque, compuesto por el dispositivo base PNOZ m B1, varios módulos de entrada analógicos seguros y un módulo de salida de relé seguro.
El microcontrol de Pilz supervisa el cumplimiento de parámetros analógicos relevantes y límites críticos de presión, temperatura y de velocidad de carga y descarga, mientras que el bloque "Supervisión de rampa segura" integrado en PNOZmulti Configurator permite el ajuste preciso del valor límite con supervisión dinámica hasta el nivel de seguridad SIL 2.
El proyecto HY.City.Bremerhaven es uno de los casos de éxito de Pilz para la industria del hidrógeno. Entre sus soluciones para la seguridad funcional encontramos también el sistema de automatización PSS 4000, de aplicación en instalaciones de gran tamaño. Además, la firma experta en automatización segura desarrolla tecnología de industrial security, como el sistema de control de accesos Identification and Access Management (I.A.M.), que forma parte de la solución que protege máquinas e instalaciones frente a amenazas externas o posibles malos usos.
Pilz actúa en todos los procesos de la cadena de valor del hidrógeno: electrólisis (detección de gases y llamas), funciones de seguridad en estaciones de servicio (detección de fugas, llamas y humo, sensores de temperatura y presión), reformado con vapor para la producción de hidrógeno a partir de hidrocarburos y agua, y control de seguridad de los quemadores para la combustión del gas.
CONTACTO: Pilz lndustrieelektronik S.L.
Camí Ral, 130 Polígono Industrial Palou Nord - 08401 Granollers - España
